直线导轨的常见应用

直线导轨是许多工业应用的支柱，为负载提供低摩擦导向和高刚度，负载范围从几克到几千千克不等。它们的尺寸，精度等级和预载范围使得线性导轨几乎适用于任何性能要求。

使用直线导轨的原因很多，但与其他类型的导轨相比，它们明显的优点是负载能力，行程精度和刚性。例如，圆形轴导向装置只能承受向下或向上载荷，而线性导轨可以承受向下/向上载荷和力矩载荷。与交叉滚柱导轨不同，其行程通常限制在1米或更短，直线导轨可提供非常长的行程长度。与滑动轴承导轨相比，直线导轨具有更高的刚度和刚度，并且通常具有更好的负载/寿命特性。

线性导轨还可以提供高水平的行程精度，这要归功于导轨的一个或两个边缘的加工，这些边缘充当参考面。并且具有两排，四排或六排滚动元件 - 球形滚珠或圆柱滚子 - 刚度高并且轴承座的偏转小。这些属性相结合，提供了一个线性导向系统，非常适合要求精度，刚性和寿命的应用。

单轨应用

由于直线导轨在导轨的每一侧都有负载支撑球（或滚子），因此即使只使用一根导轨，它们也能承受悬臂负载。（相比之下，当存在悬臂负载时，需要成对使用圆轴线性导轨。）由于此功能，许多应用使用单个线性导轨，以节省空间或防止系统中其他组件之间未对准的问题。以下是使用单个线性导轨的应用示例...

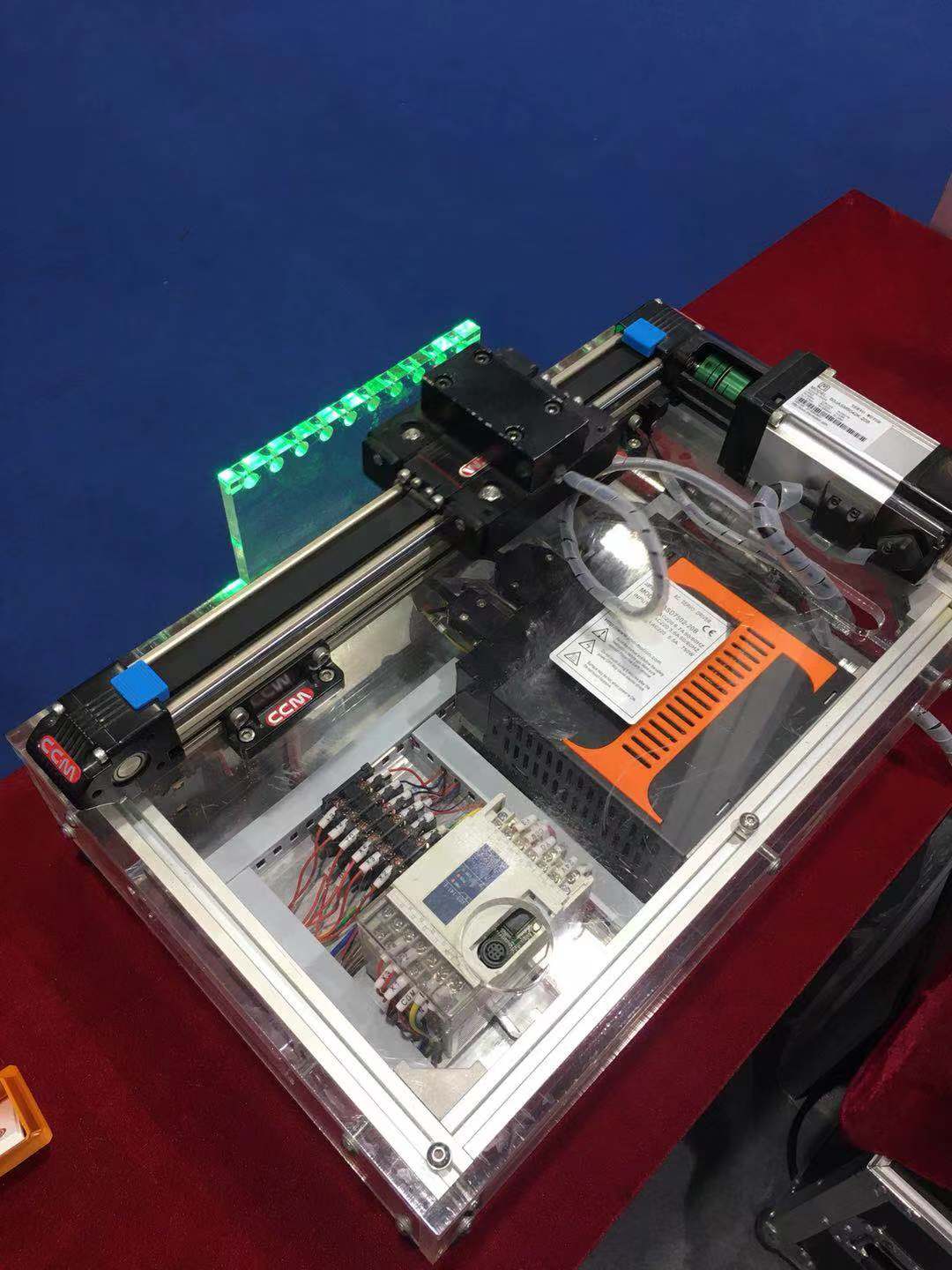

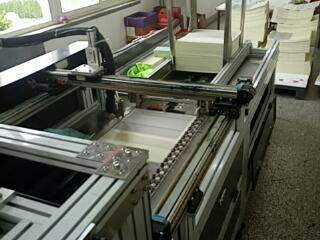

直线执行器 - 直线执行器 通常是用皮带，螺钉或气缸驱动的执行器的导向机构，因为它们能够承受力矩载荷。它们还可以提供5 m / s的行进速度，这在皮带或气动驱动系统中非常重要。

架空输送系统 - 当负载位于导轨和轴承座下方时，如高架运输系统的情况一样，直线导轨是导向的良好选择。它们的高负载能力允许运输重载荷，并且线性轨道的刚性有助于加强整个系统。

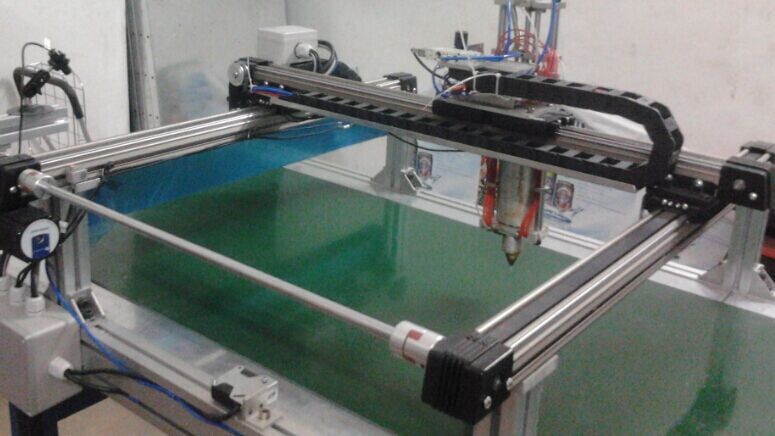

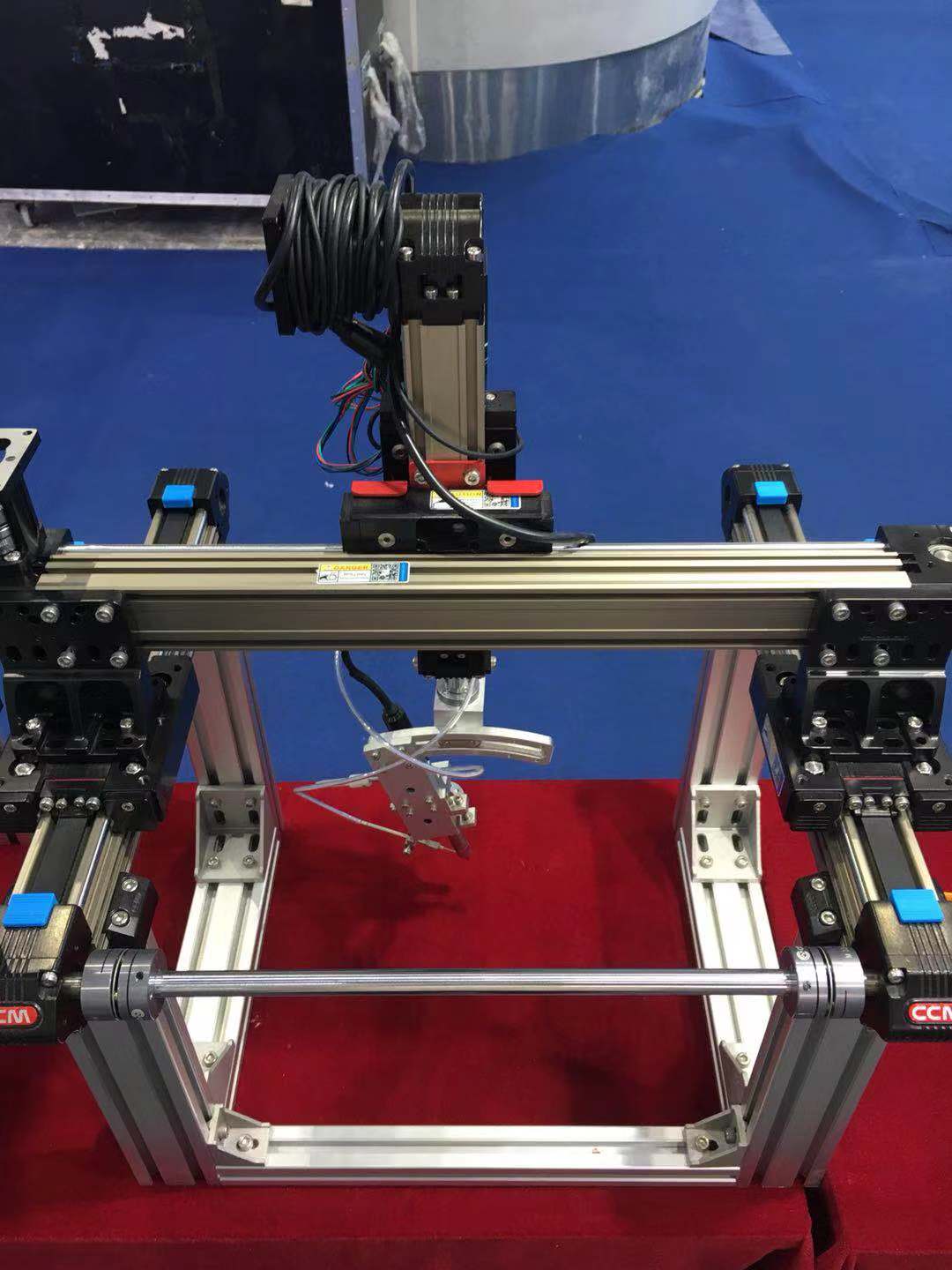

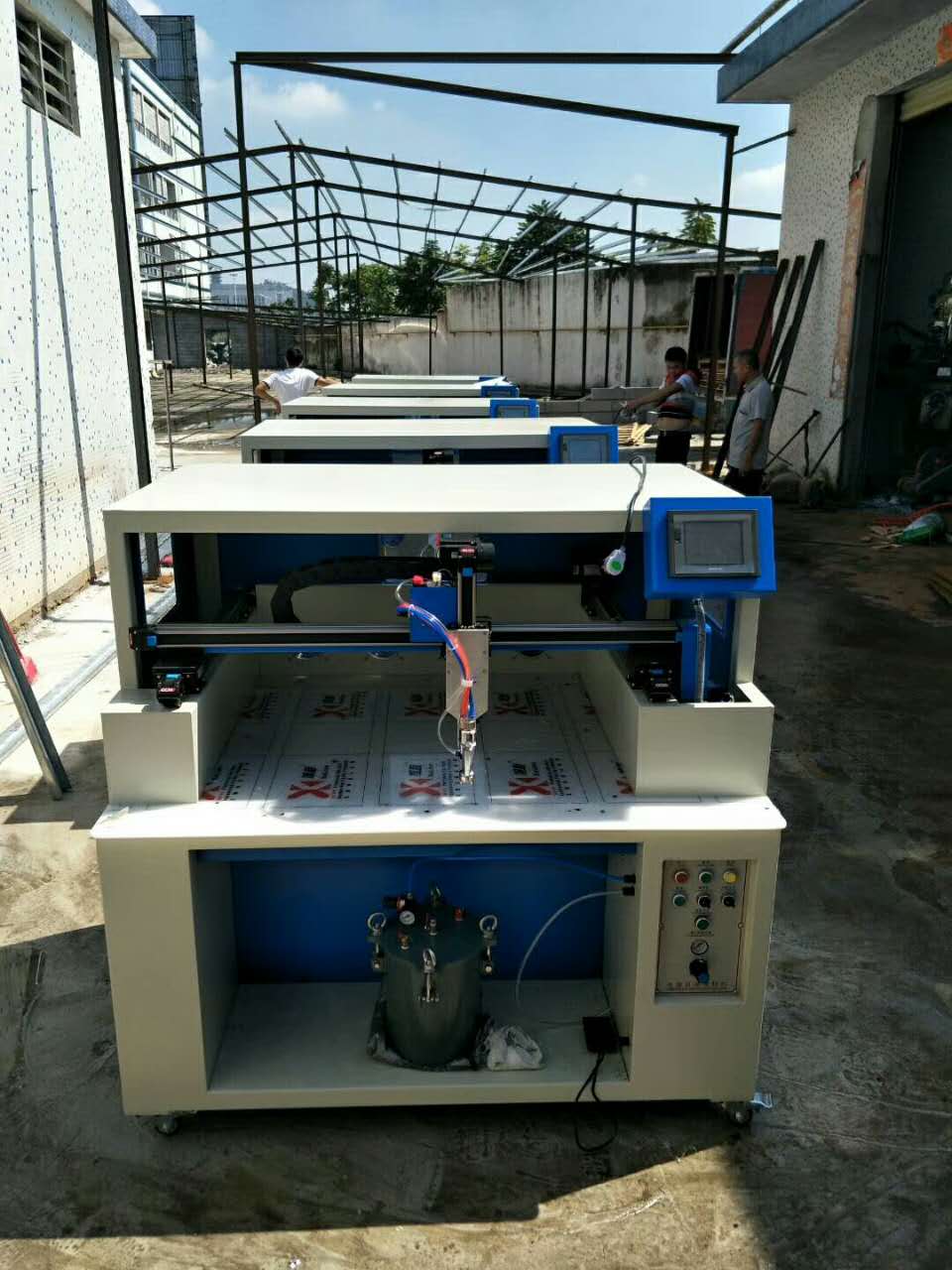

龙门机器人 - 龙门架的定义特征是它有两个X（有时是两个Y和两个Z）轴。各个轴通常包含单个线性导轨，并由螺钉或皮带和滑轮系统驱动。两个轴平行工作（例如X和X'），即使每个轴只有一个直线导轨，也能实现非常好的力矩容量。

双轨应用

当存在高力矩载荷时，可以成对使用直线导轨，这允许将力矩载荷分解为轴承座上的力。在这种配置中，驱动机构可以安装在线性导轨之间，使整个系统非常紧凑。双线性导轨应用包括：

线性平台 - 平台通常是要求精度的系统，这意味着高行程精度和偏转是重要的。即使负载位于平台的中心，很少或没有力矩负载，通常使用双线性导轨来确保刚度和轴承寿命较大化。

笛卡尔机器人 - 由于笛卡尔机器人通常每轴仅使用一个线性系统，因此每个轴都能承受高力矩载荷非常重要。这就是为什么大多数笛卡尔机器人轴都由线性执行器构成，这些执行器包含两个平行的线性导轨。

机器人运输装置 - 六轴机器人为需要在多个方向上伸展和旋转的应用提供灵活的运动。但是，如果机器人需要移动到另一个工作站或工作区域，双轨系统可以充当“第七轴”，将整个机器人运送到新的位置。在这些应用中，直线导轨的一个显着优点是能够连接多个导轨 ，行程非常长 - 通常超过15米。
