铝型材
主体采用硬化级铝材特制挤压成型，确保高刚性与强度，适配多种工况；导轨长度精度误差 ≤ ±0.04 毫米，为设备精准运行提供保障。
杆件与轴承
核心传动部件为镀层轴承钢杆与轴承；搭配特殊镀层工艺，可防刮耐碰，延长寿命，还能大幅降低维护频率，实现 "几乎无需维护"，减少停机保养成本。
端盖质量
CCM 导轨端盖非单纯的外观装饰件，经精密加工与阳极氧化，可与型材及配件无缝对齐，确保电机、齿轮等核心组件精准调校至最佳状态，避免错位损耗。
同步带与同步轮
核心传动采用专利 TSE 同步带，可大幅降低噪音，同步优化动力传递效率。使设备运行平稳、响应敏锐；同步轮经 CNC 精加工，与同步带精准匹配。高速运转下，仍能降噪 20%，减少设备运行噪音干扰。
主要优势与特点
低噪音运行
采用专利 TSE 同步带与 CNC 加工同步轮，二者精准匹配，即使高速运转，也可将机械噪音降低达 20%。
长度可定制
导轨长度可完全根据客户的项目场景与应用需求进行个性化定制，灵活适配不同设备的安装尺寸要求。
高速与高载能力
可稳定承载中至高端负载（最高承载量达 50 公斤），实现最高 3.5 米 / 秒的运行速度，兼顾流量需求与高效作业效率。
低维护需求
得益于镀层轴承与钢制导杆的耐用设计，日常维护仅需偶尔进行润滑保养与同步带张力调整，大幅减少维护工作量与成本。
全配件支持
我们提供齐全的配件目录，所有配件均可与该型号导轨无缝集成。您可将其想象成 "LEGO 积木" —— 组装流程简单易懂，安装便捷高效，同时能通过灵活混搭满足多样化的设备设计需求。
❌ 不适用于超尘环境
❌ 不适用于强腐蚀性化学环境

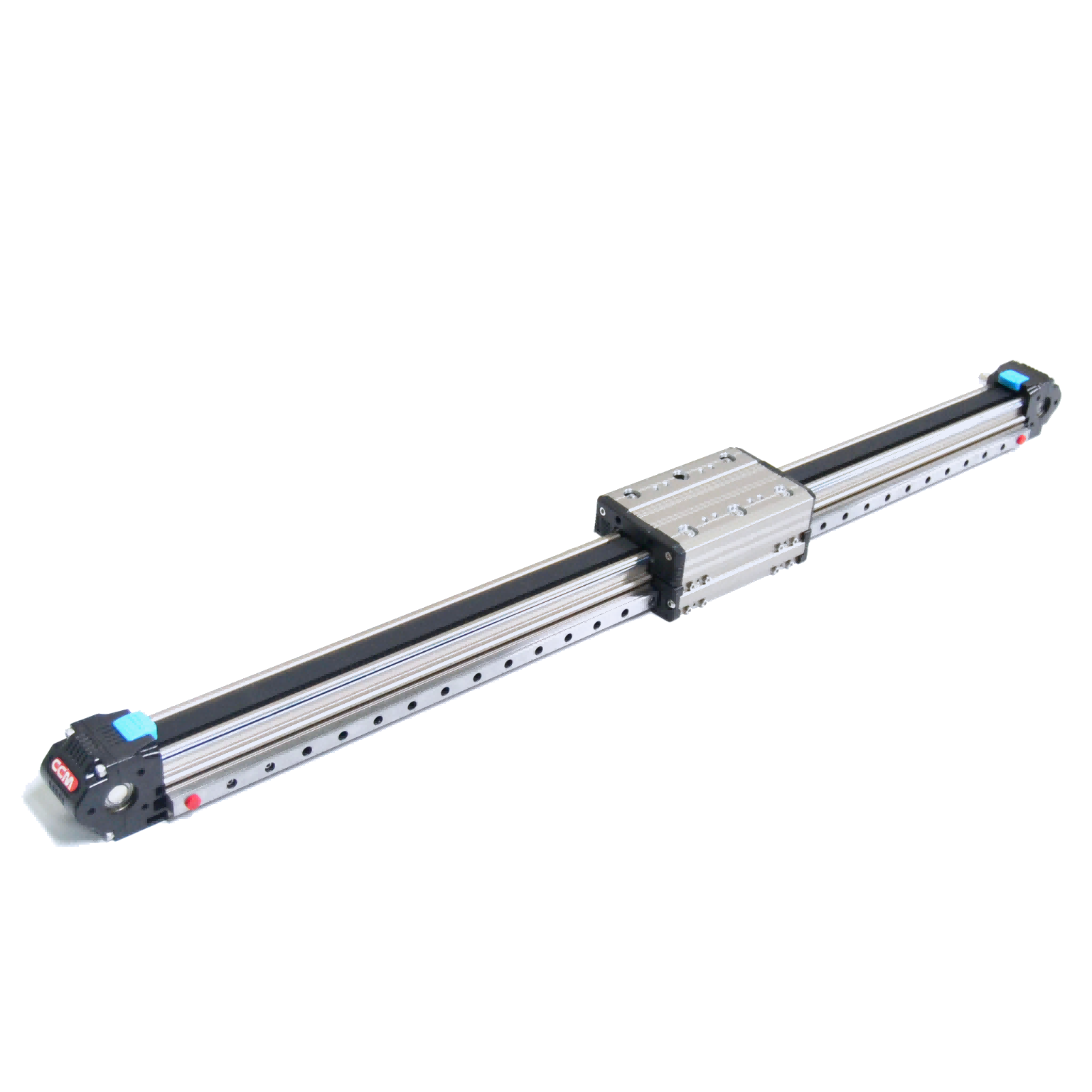

同步带直线导轨
采用高精度同步带传动与直线导轨结合设计，实现高效、低噪音的直线运动。适用于自动化设备中的精密定位系统，具有安装简便、维护成本低、运行平稳等特点，广泛应用于电子装配、检测设备及小型机械臂等领域。
W系列(导向轮)
型号：W40 W45 W50 W60
精度：±0.04mm
最大负载：35 kg
最大速度：2m/s
导程：75-95mm
行程：行程可定制
特点：静音，中速，中负载
H系列(导向轮)
型号：H45 H60 H80
精度：±0.04mm
最大负载：50 kg
最大速度：3.5m/s
导程：80-190mm
行程：行程可定制
特点：静音，高速，高负载
L系列(导向轮)
型号：L45 L60 L80
精度：±0.04mm
最大负载：60 kg
最大速度：3.5m/s
导程：80-190mm
行程：行程可定制
特点：静音，高速，中高负载，滑块可定制长度
Q系列(导向轮+侧线轨)
型号：Q45 Q60
精度：±0.04mm
最大负载：35 kg
最大速度：2m/s
导程：80-95mm
行程：行程可定制
特点：静音，中速，中负载，扭矩大，有一定抗偏心负载能力，适合侧置
Z系列(导向轮)
型号：Z45 Z60 Z80
精度：±0.04mm
最大负载：50 kg
最大速度：2m/s
导程：110-190mm
行程：总长6米内行程可定制
特点：静音，低速，中负载，滑块可独立控制移动，适合长行程
BT系列(导向轮)
型号：BT45 BT60
精度：±0.04mm
最大负载：25 kg
最大速度：2m/s
导程：85-110mm
行程：行程可定制
特点：静音，中速，中负载，方便张紧皮带
G系列(导向轮)
型号：G60
精度：±0.04mm
最大负载：40 kg
最大速度：3.5m/s
导程：150mm
行程：行程可定制
特点：静音，高速，高负载，可高强度作业24/7，方便张紧皮带
N系列(导向轮)
型号：N60 N100
精度：±0.04mm
最大负载：30 kg
最大速度：2.5m/s
导程：110-125mm
行程：行程可定制
特点：静音，高速，轻载，尺寸紧凑，全封闭
NX系列(标准线轨)
型号：NX60G
精度：±0.04mm
最大负载：25 kg
最大速度：3.5m/s
导程：150mm
行程：固定行程
特点：轻噪，高速，中负载，可高强度作业
NXQ系列(标准线轨+侧轨)
型号：NXQ60G NXQ100
精度：±0.04mm
最大负载：40 kg
最大速度：3.5m/s
导程：125-150mm
行程：固定行程
特点：轻噪，高速，中负载，可高强度作业24/7
小巧型同步带导轨
轻量化结构设计，体积小、重量轻，适合空间受限的应用场景。保持高刚性和传动精度，特别适用于小型自动化设备、医疗仪器、3D打印平台等对紧凑布局有要求的场合，是高密度集成系统的理想选择。
T系列(导向轮)
型号：T40 T60
精度：±0.04mm
最大负载：6 kg
最大速度：2m/s
导程：75-95mm
行程：固定行程
特点：静音，小负载电动推杆
TX系列(导向轮)
型号：TX40 TX60
精度：±0.04mm
最大负载：6 kg
最大速度：2m/s
导程：75-95mm
行程：固定行程
特点：静音，小负载360度推旋杆
WT35(导向轮)
型号：WT35
精度：±0.04mm
最大负载：3 kg
最大速度：1.2m/s
导程：63mm
行程：总长2米内行程可定制
特点：静音，低速，低负载，方便张紧皮带，身材纤细，适用狭小空间
WH35(滑条)
型号：WH35
精度：±0.05mm
最大负载：3 kg
最大速度：1.2m/s
导程：63mm
行程：总长2米内行程可定制
特点：轻噪，低速，低负载，身材纤细，中度防尘，适用空间狭窄及工况恶劣环境
丝杆导轨
将滚珠丝杠与直线导轨一体化封装，结构紧凑、防护性好。具备高精度进给能力，可实现微米级定位控制，广泛用于数控机床、测量设备、半导体装备等需要稳定线性驱动的工业领域
S系列(内嵌滚珠)
型号：S50 S80 S120 S150
精度：±0.01mm
最大负载：120 kg
最大速度：1m/s
导程：5-20mm
行程：固定行程，最大有效行程1250mm
特点：高精度，微噪，低速，大负载，全封闭
SK系列(内嵌滚珠)
型号：SK60 SK86
精度：±0.01mm
最大负载：50 kg
最大速度：1m/s
导程：5-20mm
行程：固定行程，最大有效行程1050mm
特点：超高精度，微噪，低速，大负载，半封闭
XQ系列(内嵌滚珠)
型号：XQ140 XQ170
精度：±0.01mm
最大负载：120 kg
最大速度：1m/s
导程：5-40mm
行程：固定行程，最大有效行程1250mm
特点：高精度，轻噪，低速，大负载，半封闭
小巧型滚珠丝杆导轨
高集成度设计，将滚珠丝杠与导轨组合成模块化单元，结构紧凑、安装便捷。具备高效率、高刚性、低摩擦特性，适用于精密加工、光学设备、实验室自动化等对精度和稳定性要求较高的应用。
SW系列(导向轮)
型号：SW35
精度：±0.02mm
最大负载：5 kg
最大速度：1m/s
导程：2.5mm
行程：固定行程，最大有效行程300mm
特点：高精度，轻噪，低速，低负载，身材纤细，适用狭小空间
SH系列(滑条)
型号：SH35
精度：±0.02mm
最大负载：5 kg
最大速度：1m/s
导程：2.5mm
行程：固定行程，最大有效行程300mm
特点：高精度，轻噪，低速，低负载，身材纤细，轻微防尘，适用空间狭窄及工况微尘环境
